001QR
Description

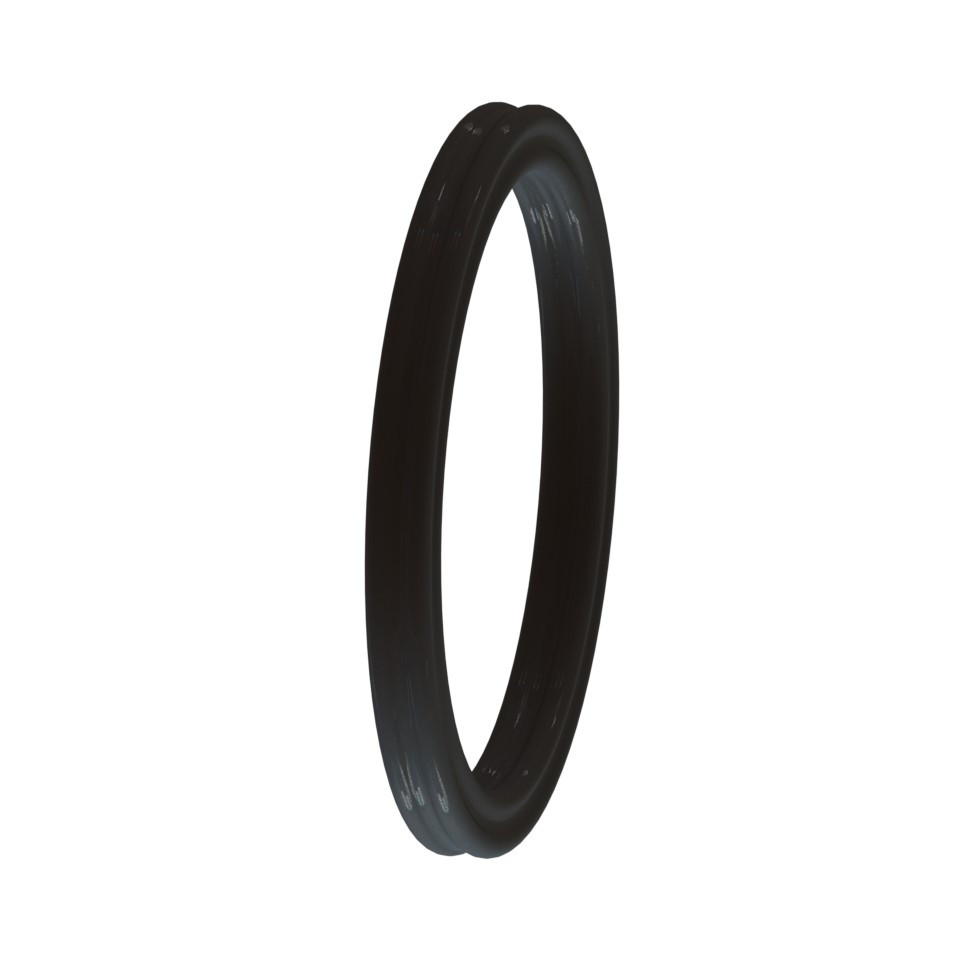

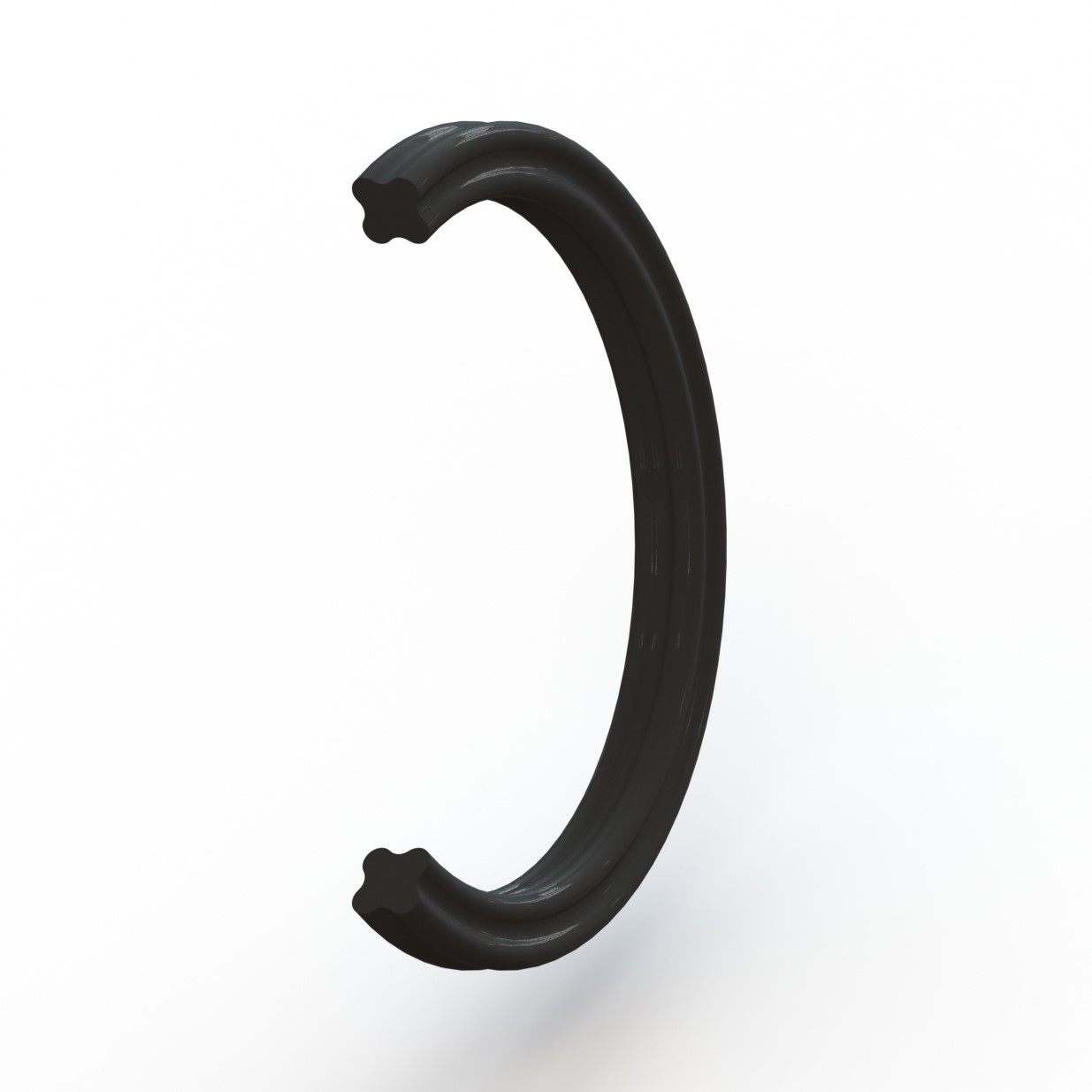

Le joint quadrilobe, aussi appelé X-Ring, est un joint d’étanchéité circulaire dont la section présente quatre lobes symétriques formant une croix. Cette géométrie spécifique permet une meilleure répartition des efforts de contact et une performance d’étanchéité accrue, tout en réduisant les phénomènes de friction par rapport à un joint torique classique. Utilisable pour des étanchéités axiales ou radiales, en applications statiques ou dynamiques, le joint quadrilobe est une alternative performante aux O-Rings dans les environnements exigeants.
Il est disponible en standard en NBR, FKM (Viton®) et EPDM, mais peut également être fabriqué dans d’autres mélanges élastomères sur demande (HNBR, VMQ, etc.). Le X-Ring est adapté à de nombreuses applications industrielles, notamment lorsque l'on souhaite réduire le frottement, améliorer la longévité de l'étanchéité, ou éviter les problèmes de torsion. Le joint quadrilobe est souvent choisi en remplacement d’un O-Ring lorsque la longévité, la stabilité dimensionnelle ou la résistance au cisaillement sont des critères importants.
Applications
- Systèmes hydrauliques et pneumatiques à haute fréquence
- Vérins et actuateurs
- Pompes et moteurs rotatifs
- Connecteurs et raccords dynamiques
- Applications automobiles ou aérospatiales
- Remplacement d’un joint torique avec meilleure durabilité
Avantages
- Meilleure stabilité dimensionnelle grâce aux 4 points d’appui
- Réduction du frottement et de l’usure par rapport au joint torique
- Excellente tenue à la pression et à la dynamique en mouvement alternatif
- Montage possible dans les gorges standards d’O-Rings
- Moins de risque de torsion ou d'extrusion sous contraintes
- Large compatibilité de matériaux selon l’application
- Étanchéité améliorée grâce à une répartition uniforme de la pression
Informations techniques
- Pression (max) : *
- Vitesse (max) : *
- Fluides en contact : La majorité des fluides liquides, gazeux ou produits chimiques selon le type de matériau choisi. Se référer à notre guide de compatibilité fluides-matériaux.
