500 - 502 - 504
Description

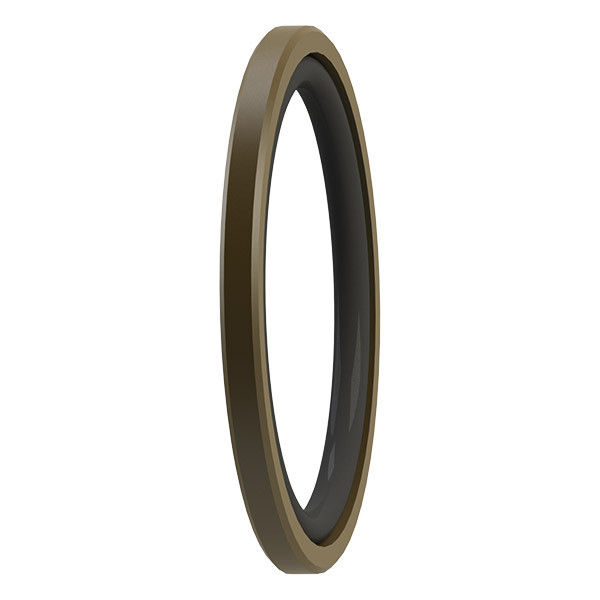

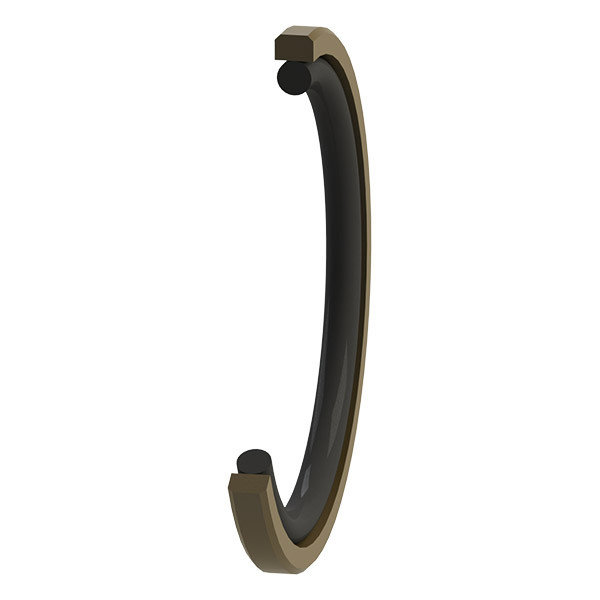

Le profil type 500 - 502 - 503 est un joint d’étanchéité radial simple effet à profil composite conçu pour des applications hydrauliques et pneumatiques en translation. Il est constitué de deux éléments fonctionnels : une bague de frottement usinée en standard en PTFE chargé, positionnée en contact avec l’alésage pour assurer une excellente résistance au frottement, et un joint torique en élastomère qui agit comme élément de pré serrage afin de garantir une pression de contact constante sur les lèvres d’étanchéité.
Ce montage composite permet une excellente adaptation aux mouvements alternatifs, même sous haute pression ou à basse vitesse, tout en limitant les risques de collage, de stick-slip ou d’usure prématurée. Le choix des matériaux permet une compatibilité étendue avec divers fluides hydrauliques ou gaz, et une tenue fiable même en conditions sévères.
Utilisé principalement pour les vérins et équipements nécessitant un guidage précis et une étanchéité dynamique efficace, ce joint convient aussi bien aux secteurs industriels standards qu’aux environnements techniques exigeants.
Applications
- Vérins hydrauliques et pneumatiques double effet
- Systèmes de contrôle de mouvement en industrie
- Appareils de levage, manutention ou pressurisation
- Équipements de production mobile ou industrielle
- Applications nécessitant une bonne résistance au glissement et à l'usure
- Mécanismes soumis à des cycles fréquents et variations de pression
Avantages
- Double effet pour étanchéité en translation alternée
- Profil composite combinant PTFE et élastomère
- Bague de frottement à faible friction et bonne résistance à l’usure
- Joint torique précontraint assurant un bon maintien du profil
- Adapté aux environnements hydrauliques, pneumatiques et multicompatibles
- Stabilité dimensionnelle et efficacité à basse ou haute pression
- Tenue à la température selon le choix des matériaux
Informations techniques
- Pression (max) : 50 MPa
- Vitesse (max) : 5 m/s
- Fluides en contact : Huiles hydrauliques minérales - Fluides difficilement inflammables - Fluides biocompatibles - Eau - Autres
