501 - 503 - 505
Description

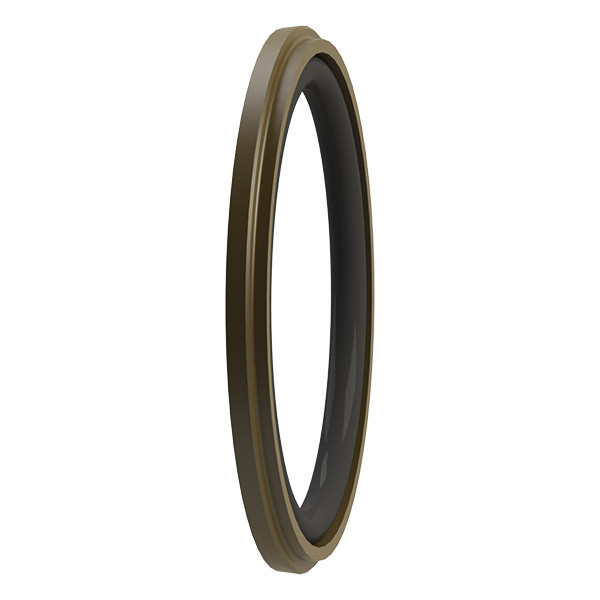

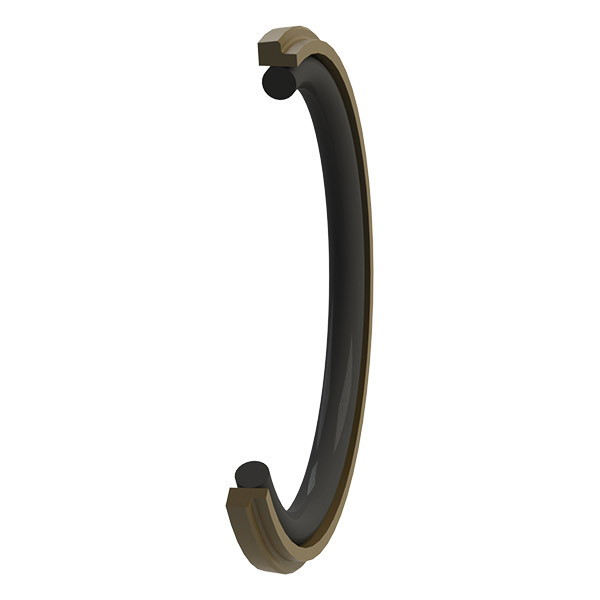

Le profil type 501 - 503 - 505 est un joint d’étanchéité radial simple effet conçu pour des applications hydrauliques et pneumatiques en translation. Il est constitué de deux éléments fonctionnels : une bague de frottement usinée en standard en PTFE chargé, positionnée en contact avec l’alésage pour assurer un faible coefficient de friction et une bonne résistance à l’usure, et un joint torique en élastomère qui agit comme élément de pré serrage.
Cette configuration permet au joint de maintenir une pression de contact constante et une excellente étanchéité même dans des conditions de faible vitesse ou de cycles fréquents. Son architecture simple effet en fait une solution idéale pour des vérins ou systèmes mono directionnels soumis à des contraintes de guidage et de stabilité.
Son comportement dynamique est stable et prévisible, assurant une longue durée de vie avec peu de maintenance, y compris en environnement sévère.
Applications
- Vérins hydrauliques ou pneumatiques à simple effet
- Équipements industriels de levage, translation ou guidage
- Systèmes à basse vitesse ou à forte fréquence de cycles
- Dispositifs nécessitant une faible friction et une bonne longévité
- Appareils utilisant des fluides hydrauliques standards ou spécifiques
- Installations mobiles ou fixes à fonctionnement unidirectionnel
Avantages
- Simple effet pour systèmes à sens unique
- Profil composite associant PTFE à faible friction et élastomère
- Bonne résistance à l’usure et à l’extrusion
- Joint torique assurant un maintien constant et efficace
- Compatible avec une large gamme de fluides
- Adapté aux applications hydrauliques et pneumatiques
- Stabilité dimensionnelle et fonctionnement fluide dans la durée
Informations techniques
- Pression (max) : 50 MPa
- Vitesse (max) : 5 m/s
- Fluides en contact : Huiles hydrauliques minérales - Fluides difficilement inflammables - Fluides biocompatibles- Eau - Autres
