507 - 508
Description

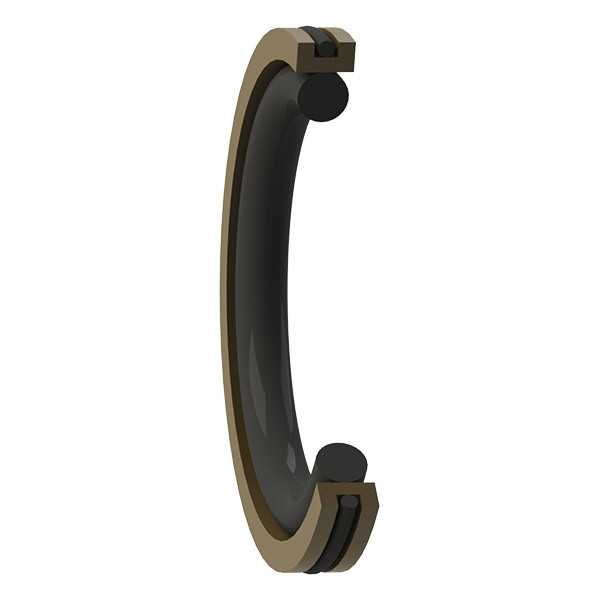

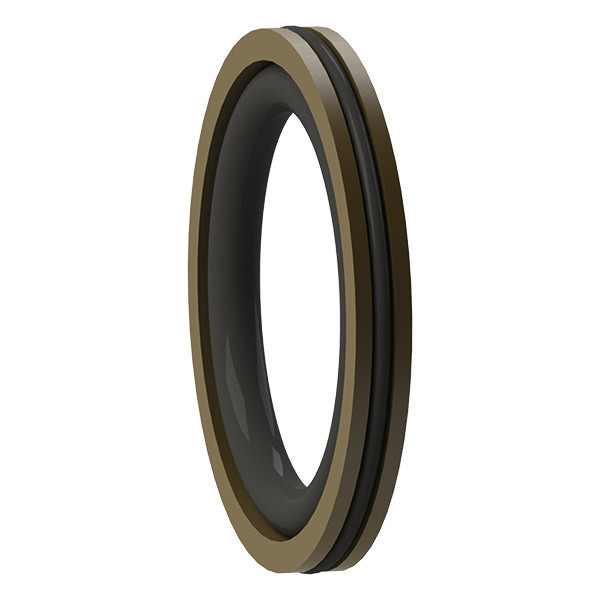

Le profil type 507 - 508 est un joint d’étanchéité radial double effet, destiné aux applications hydrauliques et pneumatiques en translation. Il est composé de trois éléments fonctionnels : une bague de frottement usinée en standard en PTFE chargé, un joint torique en élastomère en contact avec l’alésage, jouant un rôle actif dans l’étanchéité, et un second joint torique en élastomère agissant comme élément de pré serrage pour assurer une pression de contact continue sur la bague.
Cette construction permet une excellente stabilité dimensionnelle, une réduction significative du frottement et une performance dynamique fiable, y compris sous des pressions élevées ou des vitesses faibles. La conception double effet garantit une étanchéité efficace dans les deux directions de mouvement, rendant ce joint particulièrement adapté aux vérins et systèmes hydrauliques complexes.
Sa configuration multicorps lui permet de s’adapter à des conditions de service sévères tout en maintenant une bonne durée de vie et une faible usure des composants.
Applications
- Vérins hydrauliques ou pneumatiques double effet
- Systèmes industriels soumis à cycles inversés fréquents
- Équipements nécessitant une bonne tenue à la pression et à la friction
- Dispositifs mobiles ou fixes exposés à des efforts bidirectionnels
- Applications exigeant un amortissement fluide et une précision de mouvement
- Appareils soumis à des environnements exigeants ou agressifs
Avantages
- Double effet pour une étanchéité bidirectionnelle
- Bague de frottement en PTFE chargé à faible coefficient de friction
- Deux toriques en élastomère assurant étanchéité active et pré serrage
- Stabilité dimensionnelle et comportement fluide en conditions sévères
- Bonne compatibilité chimique et thermique selon le choix des matériaux
- Fonctionnement fiable même à basse vitesse ou en pression variable
- Convient à de nombreuses configurations hydrauliques ou pneumatiques
Informations techniques
- Pression (max) : 50 MPa
- Vitesse (max) : 5 m/s
- Fluides en contact : Huiles hydrauliques minérales - Fluides difficilement inflammables - Fluides biocompatibles - Eau - Autres
