550 - 559
Description

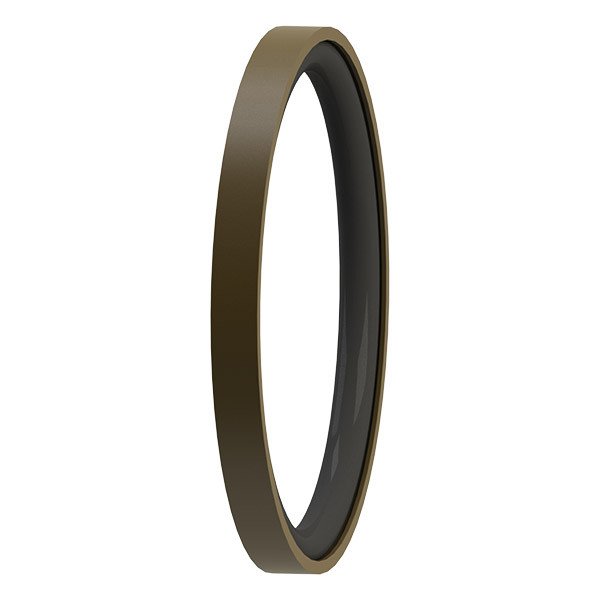

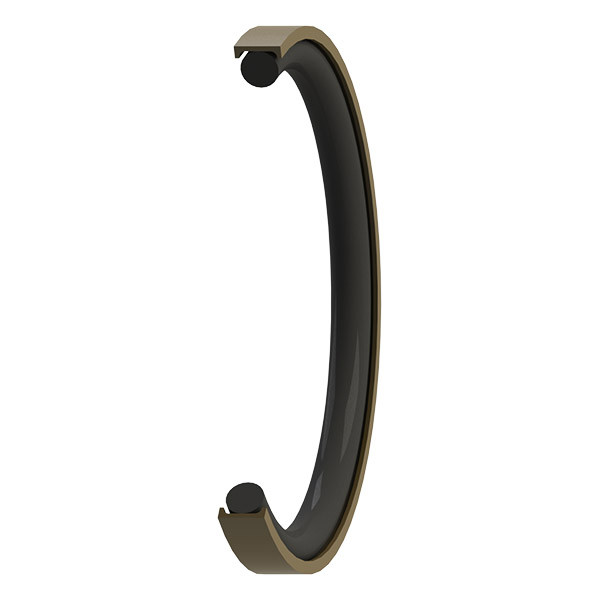

Le profil type 550 - 559 est un joint d’étanchéité radial double effet destiné aux applications hydrauliques en translation. Il est conçu pour offrir une performance optimale dans un encombrement réduit. Ce joint est composé de deux éléments : une bague de frottement en PTFE chargé, positionnée en contact direct avec l’alésage pour limiter la friction et l’usure, et un joint torique en élastomère qui agit comme élément de pré serrage, assurant une pression constante sur la lèvre d’étanchéité.
L’un de ses avantages majeurs est sa compatibilité avec des gorges standards de joints toriques, ce qui facilite son intégration dans des conceptions existantes sans adaptation majeure. Ce profil offre une excellente étanchéité dynamique dans les deux sens de mouvement, même sous des conditions de pression modérées et avec des variations de température.
Il est particulièrement adapté aux vérins hydrauliques compacts ou aux systèmes nécessitant une étanchéité fiable dans un espace restreint.
Applications
- Vérins hydrauliques à double effet avec encombrement réduit
- Systèmes de translation à faible course ou forte compacité
- Remplacement de joints toriques dans des gorges normalisées
- Équipements industriels compacts nécessitant une bonne étanchéité dynamique
- Installations hydrauliques mobiles ou embarquées
- Applications à pression modérée avec cycles fréquents
Avantages
- Double effet pour étanchéité bidirectionnelle
- Conception optimisée pour gorges de joints toriques
- Bague de frottement en PTFE chargé à faible friction
- Joint torique en élastomère assurant la précontrainte
- Montage facile sans modification de la gorge
- Bonne résistance à l’usure et tenue en température
- Solution compacte pour systèmes hydrauliques exigus
Informations techniques
- Pression (max) : 35 MPa
- Vitesse (max) : 5 m/s
- Fluides en contact : Huiles hydrauliques minérales - Fluides difficilement inflammables - Fluides biocompatibles - Eau - Autres
