860
Description

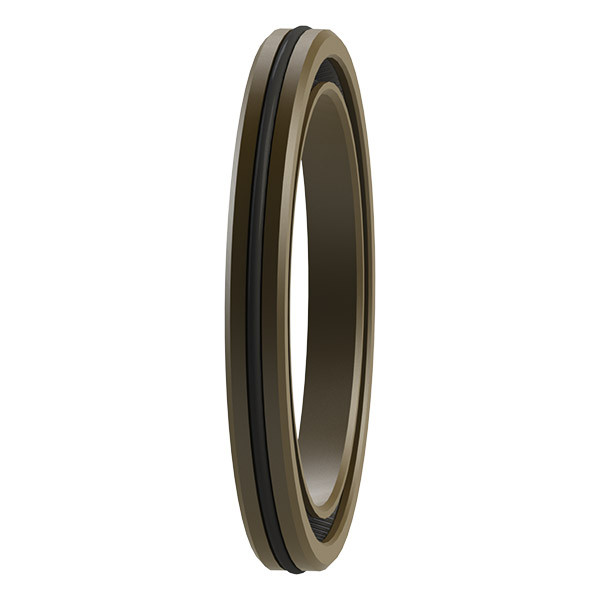

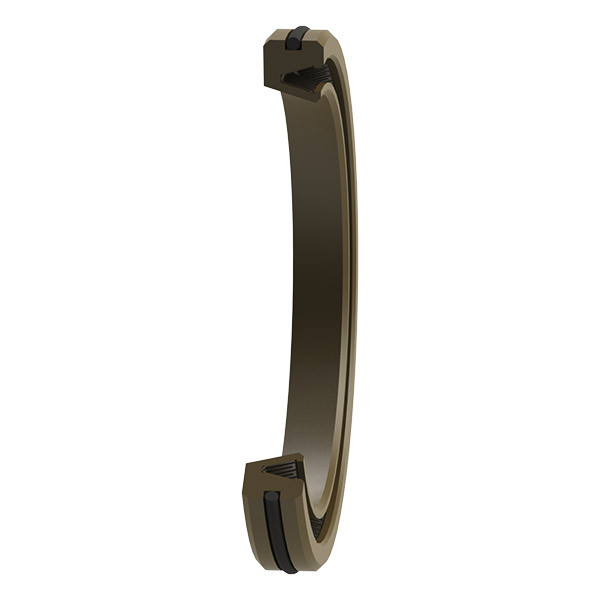

La bague d’étanchéité type 860 est un joint tournant usiné, généralement fabriqué en PTFE vierge ou chargé selon les contraintes mécaniques, thermiques ou chimiques de l’application. Il est constitué d’une membrane d’étanchéité dynamique précontrainte par un ressort en V en acier inoxydable assurant un contact constant avec l’arbre en rotation. Sur le diamètre extérieur du joint, un joint torique en élastomère est monté dans une gorge dédiée afin de garantir une excellente étanchéité statique une fois en fond de gorge.
Cette conception hybride permet au type 860 d’allier la résistance du PTFE à l’élasticité de l’élastomère. Grâce à l’inertie chimique élevée du PTFE, ce joint est particulièrement adapté aux environnements agressifs et aux fluides corrosifs. Il est également utilisé dans les systèmes à températures extrêmes ou en contact avec des solvants, acides, gaz techniques ou fluides spéciaux.
Applications
- Pompes et vannes pour fluides corrosifs
- Appareils de process chimique
- Industrie pharmaceutique et biotechnologique
- Systèmes cryogéniques ou haute température
- Équipements semi-conducteurs
- Environnements stériles ou agressifs
Avantages
- Inertie chimique et compatibilité avec fluides agressifs
- Large plage de température d’utilisation
- Ressort en V inox garantissant un contact constant
- Montage sécurisé en fond de gorge avec joint torique
- Usinage sur mesure pour gorges spécifiques
- Faible friction et usure réduite
- Résistance exceptionnelle à l’extrusion
Informations techniques
- Pression en statique (max) : 25 MPa
- Pression en dynamique (max) : 15 MPa
- Vitesse (max) : 2 m/s
- Fluides en contact : Pratiquement tous les types de fluides, produits chimiques et gaz
