850-0060154 : SC - Oil seal
NBR 70SHA - 6 x 15 x 4

Description

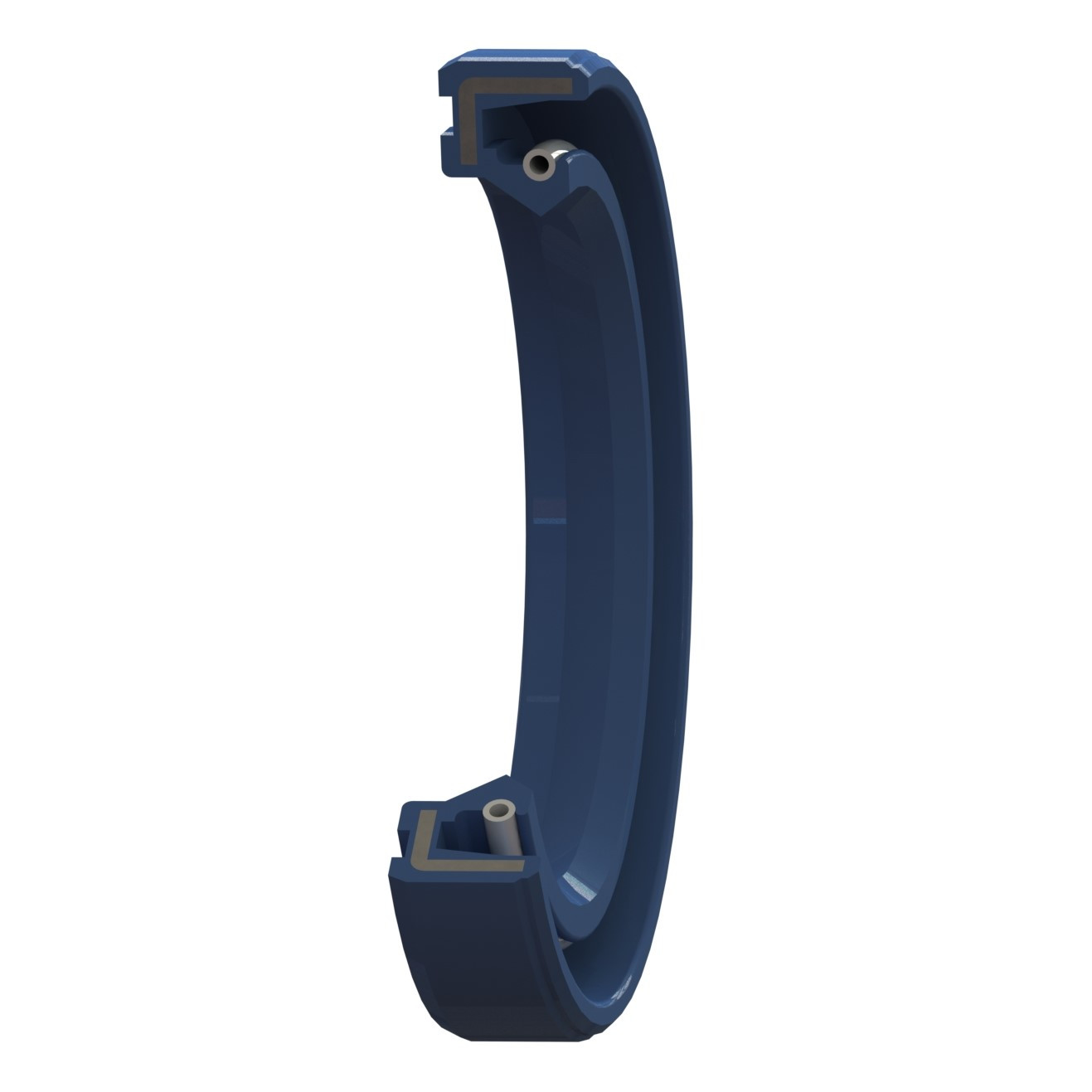

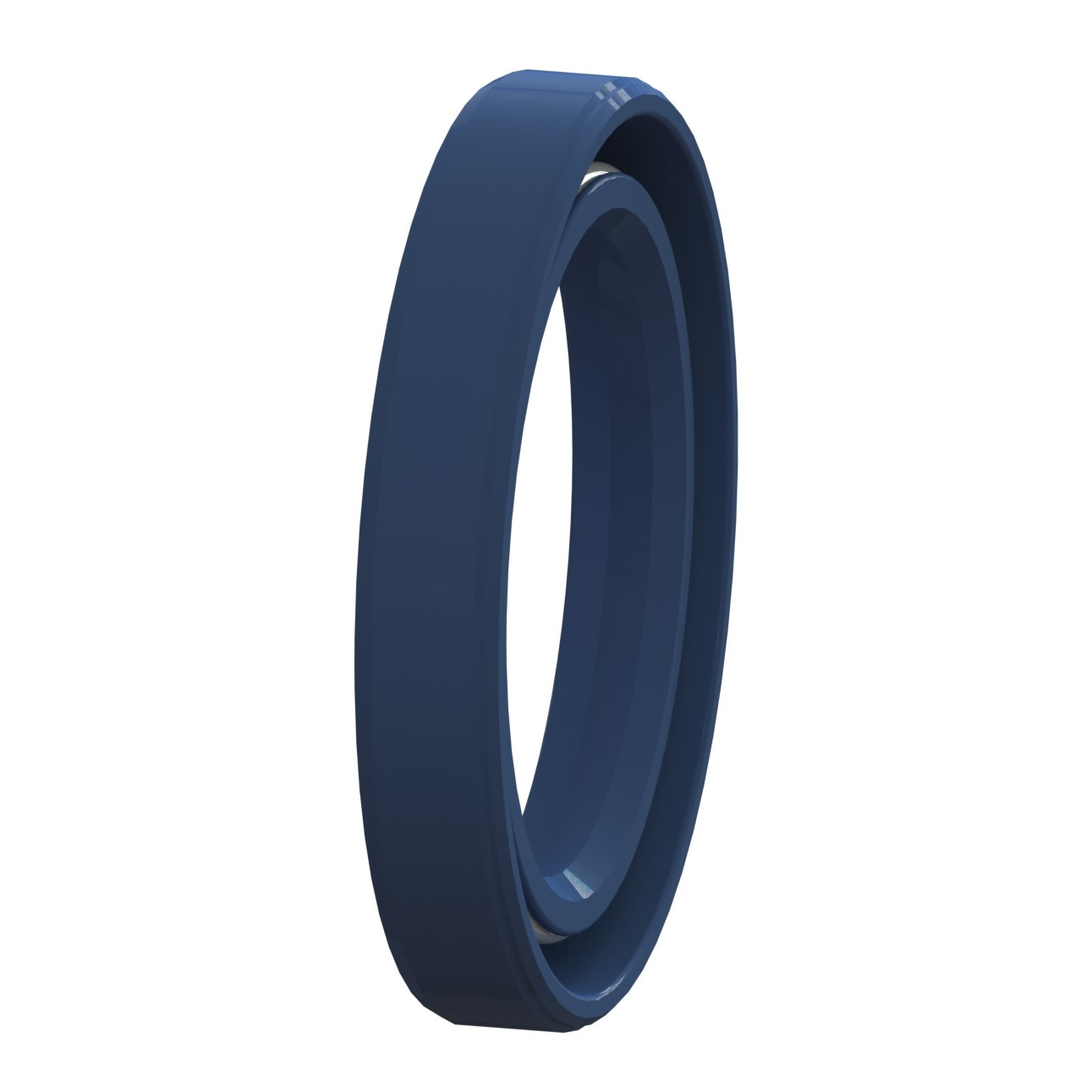

La bague d'étanchéité, aussi communément appélé joint SPI ou bague à lèvre, de type SC est un joint pour application rotative constitué d'une cage métalique intégralement revêtue d'un élastomère et d'une lèvre primaire précontrainte par un ressort spiralé permettant de garantir l'étanchéité dynamique sur un arbre rotatif. Sa fonction principale est de contenir l'huile dans le système hydraulique tout en préservant la pénétration des pollutions et poussières extérieures. Constitué d'une seule membrane d'étanchéité il n'est pas recommandé pour des environnements pollués.

Applications

  • Etanchéité d'arbre
  • Moteurs
  • Pompes
  • Transmissions

Avantages

  • Très bonne étanchéité statique
  • Très bonne compensation de dilatation thermique
  • Rugosité supérieure autorisée au niveau du logement
  • Réduction des risques de corrosion
  • Etanchéité aux fluides à faibles et fortes viscosités
  • Lèvre d'étanchéité primaire moderne avec de faibles forces radiales
En stock Prix ht Délai Montant HT
12764
0.4880 5 jours 15.00
31 - 509 pièces 0.4880 € / pièce 15.00
510 - 1639 pièces 0.3965 € / pièce 15.00
1640 - 2459 pièces 0.3050 € / pièce 15.00
2460 - 4099 pièces 0.2440 € / pièce 15.00
4100 - 8199 pièces 0.1830 € / pièce 15.00
> 8200 pièces 0.1525 € / pièce 15.00

Continuer mes achats
Elastomère
NBR 70 Shore A
Cage
Acier
Couleur
Noir
Unité de stock
Pièce
Référence douanière
40169991
Pression (max) :
0.05 MPa
Vitesse (max) :
10 m/s
Fluides en contact :
La majorité des fluides liquides, gazeux ou produits chimiques selon le type de matériau choisi. Se référer à notre guide de compatibilité fluides-matériaux.
Code matière NBR
Description matière Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. Il est l'élastomère le plus couramment utilisé en étanchéité pour ses bonnes propriétés en matière de tenue aux huiles, son faible coût et ses relativement bonnes propriétés mécaniques. Sa teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Sa tenue aux agents atmosphériques, à l'ozone et à la vapeur d'eau reste ses principaux points faibles.
Code mélange K6
Désignation mélange NBR 70SHA
ASTM D2000 - Homologation M2BG710A14B14EF11 EF21EO14EO34
Plage de température -30°C / +100°C
Fiche mélange - K6

Code matière Acier
Description matière L'acier est un alliage métallique constitué essentiellement de fer et d'une faible quantité de carbone lui octroyant ses propriétés.

d1 : Diamètre intérieur de l'arbre en mm
6
Tolérance
h11
D1 : Diamètre extérieur d'alésage en mm
15
Tolérance
H8
H1 : Hauteur du joint en mm
4
Tolérance
ISO 6194-1
