SCHP
Description

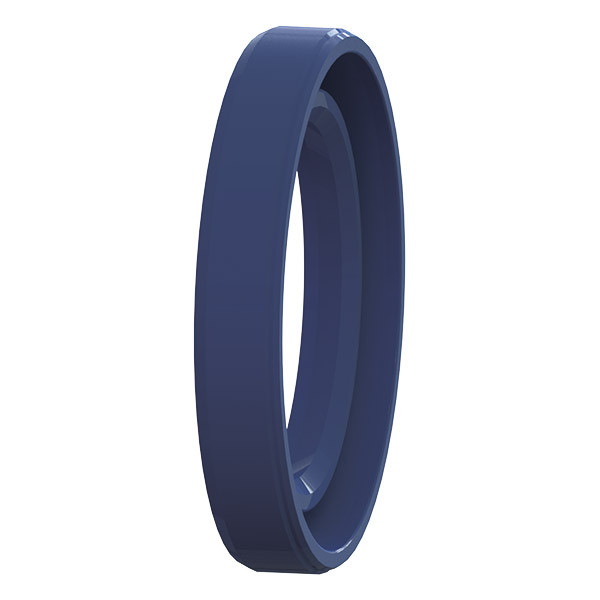

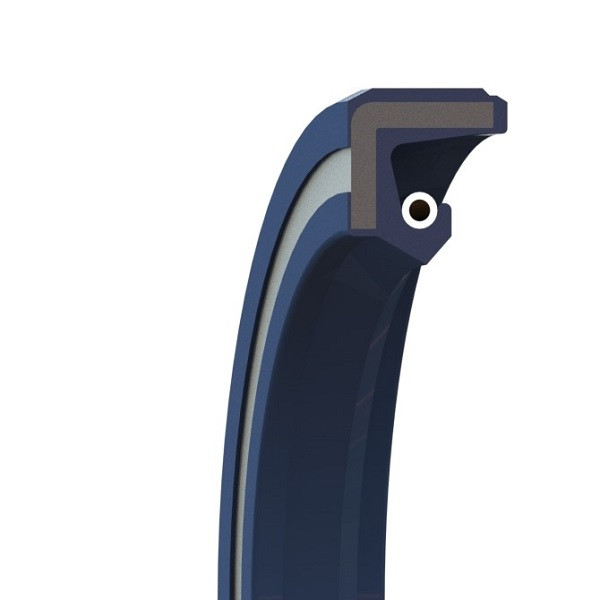

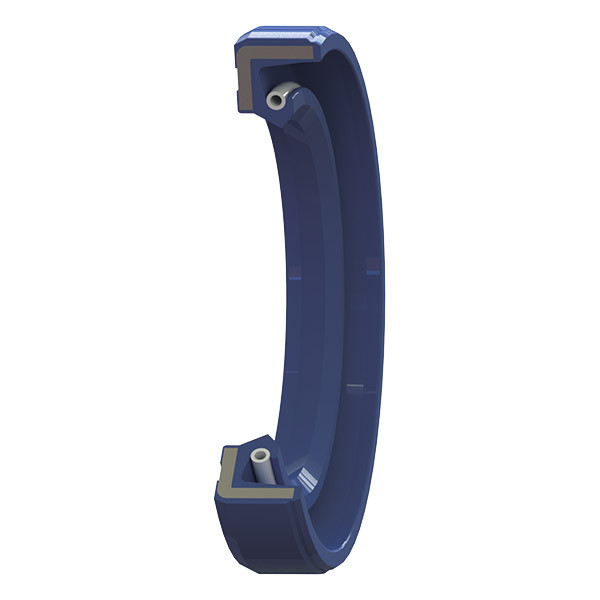

La bague d’étanchéité de type SCHP, aussi appelée joint SPI ou bague à lèvre, est destinée aux applications rotatives soumises à des conditions de pression élevées. Ce joint est composé d’une cage métallique entièrement revêtue d’un élastomère, et d’une lèvre d’étanchéité primaire précontrainte par un ressort spiralé assurant un contact permanent avec l’arbre en rotation. Sa particularité réside dans une membrane d’étanchéité épaisse et très rigide ainsi qu’une armature renforcée assurant une excellente tenue mécanique sous charge.
L’ajustement serré de la cage métallique sur l’arbre confère au SCHP des propriétés permettant de maintenir l’étanchéité même en présence de fortes pressions internes. Ce joint est couramment utilisé dans les systèmes hydrauliques exigeants, notamment sur les arbres en rotation lente ou modérée, et dans les environnements industriels nécessitant une sécurité d’étanchéité accrue. Il est disponible en NBR, FKM ou autres mélanges techniques selon les conditions d’utilisation.
Applications
- Systèmes hydrauliques haute pression
- Réducteurs à pression interne
- Pompes à pistons ou à palettes
- Compresseurs soumis à charges élevées
- Arbres rotatifs dans blocs moteurs hydrauliques
- Applications industrielles intensives
Avantages
- Haute résistance mécanique et stabilité sous pression
- Conception renforcée pour environnements sévères
- Excellente tenue dynamique et ajustement précis
- Faible déformation à chaud ou sous contrainte
- Lèvre épaisse optimisée pour l’étanchéité prolongée
- Montage robuste et sécurisé sur arbre
- Compatible avec fluides hydrauliques haute pression
Informations techniques
- Pression (max) : 1 MPa
- Vitesse (max) : 10 m/s
- Fluides en contact : La majorité des fluides liquides, gazeux ou produits chimiques selon le type de matériau choisi. Se référer à notre guide de compatibilité fluides-matériaux.
